کابل شیلدار

۰
کابل شیلدار - تراول کابل آسانسور
۵
(۱)

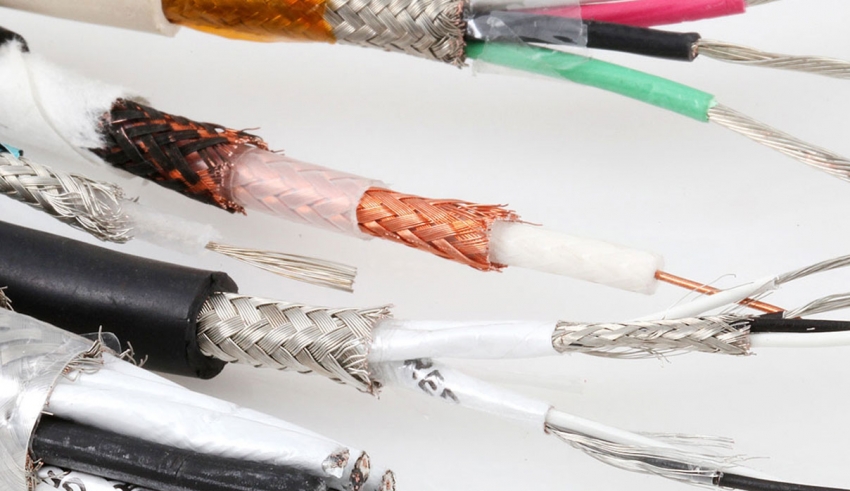

به طور کلی کابل شیلد دار به کابلی گفته می شود که شامل لایه محافظ داخلی باشد. هدف از شیلد دار کردن کابل ها محافظت اطلاعات جاری در کابل ها در برابر تداخلات الکتریکی و مکانیکی است. کابل های ابزار دقیق برای انتقال سیگنال های آنالوگ و دیجیتال در صنعت استفاده می شوند و اگر این کابل ها داری شیلد نباشند وقتی که در مجاورت کابل های پاور و یا نویز های الکتریکی قرار گیرند، نمی توانند پارامترهای صحیح را منتقل کنند و سیگنال های دریافتی ممکن است دارای خطا و اعوجاج باشد. در صورت به کارگیری اسکرین (شیلد)، مدار انتقال در برابر تداخلات مغناطیسی بیرونی محافظت میشود . شما می توانید انواع کابل های ابزار دقیق ، پاور و یا شبکه (کواکسیال) در به صورت شیلد دار در بازار ببینید.
کابل های شیلد دار دارای انواع مختلفی می باشند که هر نوع آن برای کاربرد های خاصی استفاده می شود. یکی از مشخصات کابل ابزار دقیق تابیده بودن زوجها در فواصل معین و با انحنای مشخص میباشد. مثلا برای سیستم های دیجیتال جهت ارتباط بین سولنوئید ها (شیر های برقی) از کابل های ابزاردقیق نوع کلی آن ( Overall screen ) بیشتر استفاده می شود. شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.همچنین برای سیستم های آنالوگ ( جریانی mA یا ولتاژی mV )، کابل هایی از نوع شیلددار زوجی و کلی (Individual & Overall screen) استفاده میشود. شیلد زوجی کابل موجب تضعیف همشنوایی بین زوج رشته ها می گردد. جنس شیلد (اسکرین ) برای کابلهای دارای اسکرین زوجی ، به صورت سیم ارت قلع اندود ، فویل آلومینیم و نوار پلی استر می باشد.
