آشنایی با سون سگمنت

سون سگمنت (Seven Segment Display) یا به اختصار SSD یکی از معمولترین،ارزانترین،پر کاربردترین و سهل الاستفاده ترین قطعه های نمایشگر در دنیاست.
اینکه چرا اسمش سون سگمنت هست هم دلیل داره !

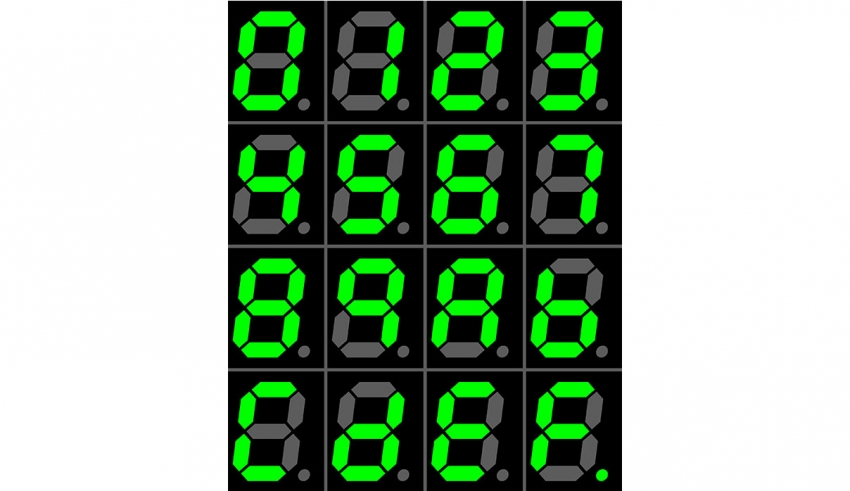

اگر دقت کنید در شکل بالا تعداد 7 (Seven) قطعه جدا از هم وجود داره + یه دونه نقطه که پایین سمت راست وجود داره و اونو به حسابش نمیارن و برای نمایش ممیز بکار میره !
کلمه سگمنت (Segment) هم که به معنای “دکمه” است.
در واقع 7 تا LED هستند که به شکل و شمایل خاص در کنار یکدیگر چیده شده اند و با مدیریت درست در روشن شدنشون،میشه عدد مورد نظرمون رو نمایش بده
هرکدوم از سگمنتهای سون سگمنمت با یه حرف از a تا g شناخته میشوند که در شکل زیر میبینید.

سون سگمنت از 7 عدد LED ساخته شده است و همانطور که میدونید هر LED هم یک پایه کاتد داره و یه پایه آند.
پس در مجموع با 14 عدد پایه سروکار داریم.
دو نوع سون سگمنت داریم :
1.کاتد مشترک :
در این دسته از سون سگمنتها،کاتد تمامی LED های موجود در سون سگمنت به یکدیگر متصل شده است.
به این معنا که برای روشن شدن هرکدام از LED های a تا g کافی است که پایه مشترک (پایه کاتد مشترک) رو به منفی وصل کنیم و برای روشن شدن هر سگمنت به پایه ی متناظر اون سگمنت یک (مثبت) بدید
2.آند مشترک :
در این دسته از سون سگمنتها،آند تمامی LED های موجود در سون سگمنت به یکدیگر متصل شده است.
به این معنا که برای روشن شدن هرکدام از LED های a تا g کافی است که پایه مشترک (پایه آند مشترک) رو به مثبت وصل کنیم و برای روشن شدن هر سگمنت به پایه ی متناظر اون سگمنت منفی بدیم.
شکل زیر گویای داستان گفته شده است :
